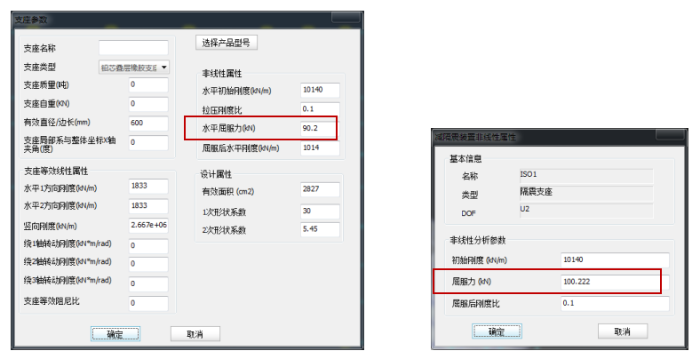

圖1  PKPM隔震支座參數      圖2  SAUSG隔震支座非線性參數

圖3 隔震支座滯回模型

PKPM與SAUSG軟件中對于屈服力的定義有所不同。PKPM中的屈服力與《建筑隔震設計標準》附錄D.0.2中規定一致，為隔震支座滯回曲線與縱坐標的交點Q_y。而SAUSG軟件中的屈服力為雙折線拐點在縱坐標上的投影Q_y1，該數值一般略大于Q_y。由于軟件在導入時已經進行了處理，因而用戶不需要修改該數值。

根據圖3不難推出兩個屈服力之間的關系，α為隔震支座屈服前后的剛度之比。

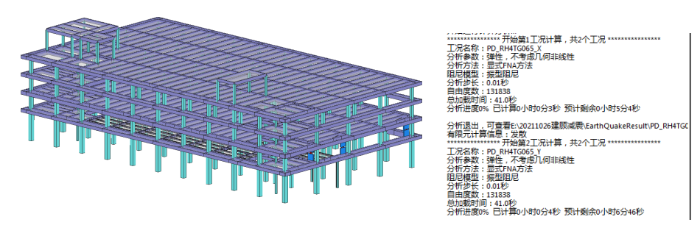

某減震結構如圖4所示，進行等效彈性分析計算減震結構小震附加阻尼比時，計算發散（如圖5所示）。

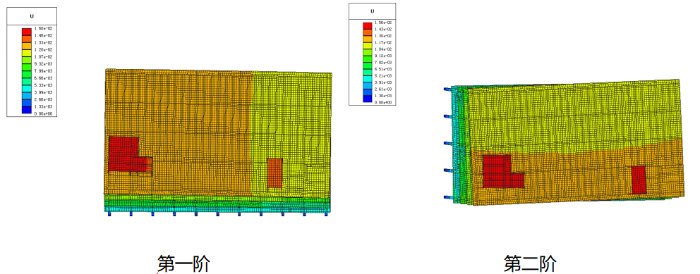

首先檢查模型振型云圖結果（如圖6所示），并未發現異常。

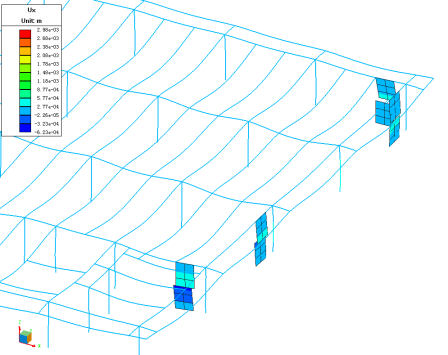

查看重力加載變形結果（如圖7所示），發現豎向荷載作用下，阻尼器出現了較大的變形。這個變形主要是由于豎向加載默認采用一次性加載的方法導致的。實際工程中阻尼器一般在主體結構施工以后進行施工，因而該變形實際并不存在。

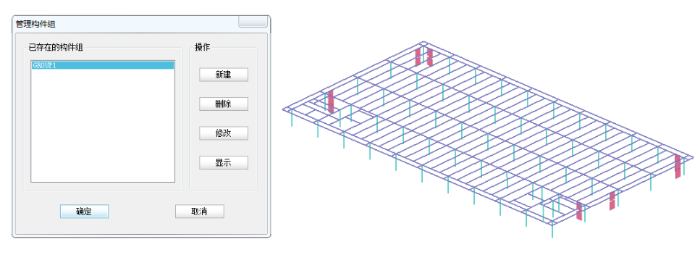

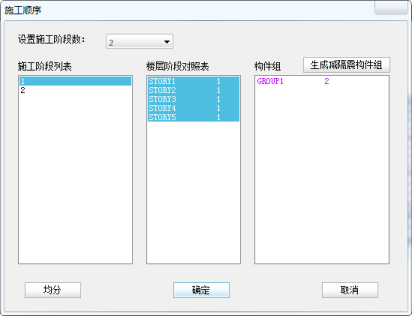

如圖8及圖9所示，將阻尼器連同上下的墻板定義為一個構件組，并將其定義到施工階段2，即主體結構施工結束以后再安裝阻尼器。

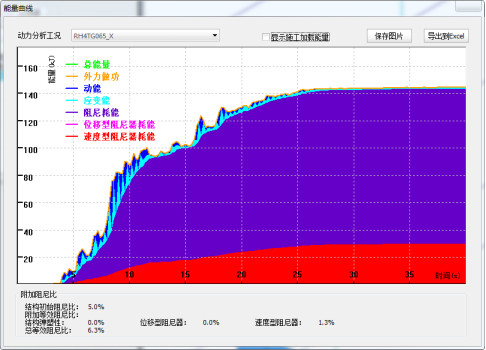

設置以后，豎向荷載作用下阻尼器變形正常，等效彈性時程分析可以正常進行，能量圖如圖10所示。由于模型X軸方向僅設置4個阻尼器，因而附加阻尼比較小，僅為1.3%。

圖10 能量圖

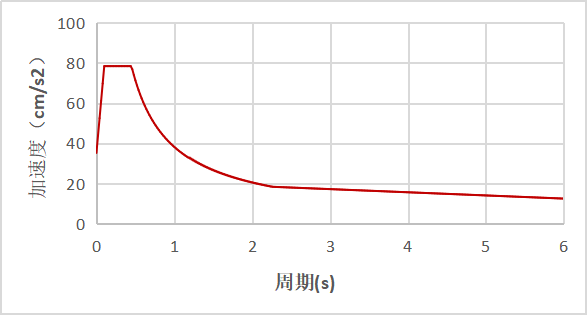

《高規》（JGJ3-2010）中第4.3.16條和第4.3.17條規定，計算高層結構自振周期時應考慮非承重砌體墻的剛度貢獻進行折減，并根據折減后自振周期計算各振型地震影響系數。對于框架結構，一般周期折減系數可以取至0.6~0.7。如圖11所示，周期折減以后，其對應的地震影響系數增加，因而反應譜分析得到的地震力也會有所增加。

選波時，需要將彈性時程分析得到基底剪力結果與CQC結果進行對比，單條波結果誤差不能超過35%，多條波平均值誤差不能超過20%。與反應譜分析不同，彈性時程分析無法考慮填充墻剛度引起的周期變化，因而即便是采用反應譜擬合得到的人工波，計算的基底剪力也會與反應譜結果存在較大差別。

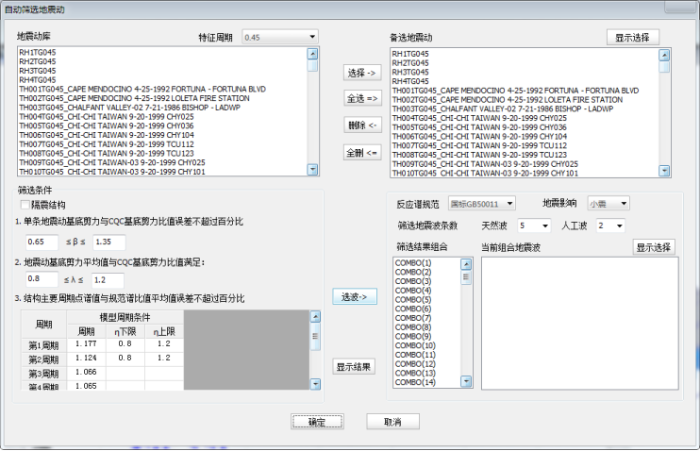

軟件進行自動選波（圖12）時，考慮時間成本，程序并非對每一條地震波進行一次彈性時程分析，而是將地震波轉換為反應譜以后進行振型分解反應譜分析，因而計算每條地震動的基底剪力時，可以考慮與反應譜分析相同的周期折減系數。

程序進行彈性時程分析時不能考慮周期折減系數，這樣會導致選波計算的基底剪力與同一條地震波彈性時程分析結果存在差異，這是由于反應譜分析可以考慮周期折減系數，而彈性時程分析無法考慮周期折減系數。如果要在彈性時程分析中也達到了考慮周期折減系數的效果，僅能通過調整彈性時程分析用峰值加速度來解決。

進行減震結構小震彈性時程分析時，由于主體結構為彈性，僅考慮阻尼器的非線性特性，因而可以通過修正的中心差分方法或FNA方法進行分析，但兩種方法對于振型個數的要求不同。

由于FNA方法本質上是一種振型疊加方法，進行彈性時程分析時需要設置足夠的振型數以保證計算結果準確。所需振型數不僅僅要求振型參與質量滿足90%以上，還與結構本身自由度數以及阻尼器的非線性自由度數有關。

采用修正中心差分算法進行彈塑性時程分析時，振型個數主要影響結構的阻尼。計算量與所取的振型個數成正比，振型數取的越多，固然計算結果可能越精確，但是由此也會導致計算效率降低，這一點對彈塑性分析也影響較大。因而選擇合適的振型數量是采用顯式方法求解的一個關鍵問題。對于規則結構，計算10個振型即可基本保證計算結果的精確性。對于一些特殊結構，如果高階振型影響較大，僅計算10個振型可能產生不小的誤差。如多塔結構、大跨空間結構、大底盤結構等復雜結構，需要適當增加振型數。

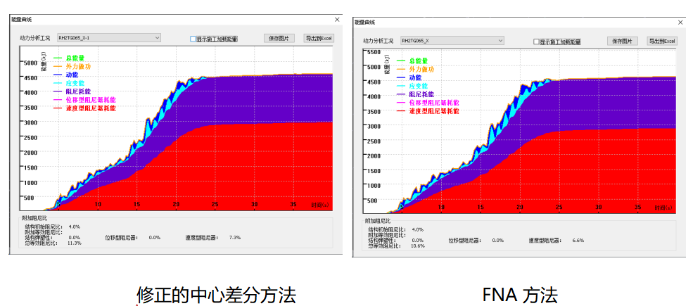

本算例中，修正中心差分方法采用10個振型，F(xiàn)NA方法采用500個振型以后，分析得到的能量圖以及附加阻尼比如圖15及圖16所示，二者基本一致。

圖16 附加阻尼比

來源：SAUSAGE非線性
